产品介绍

一、性能与用途

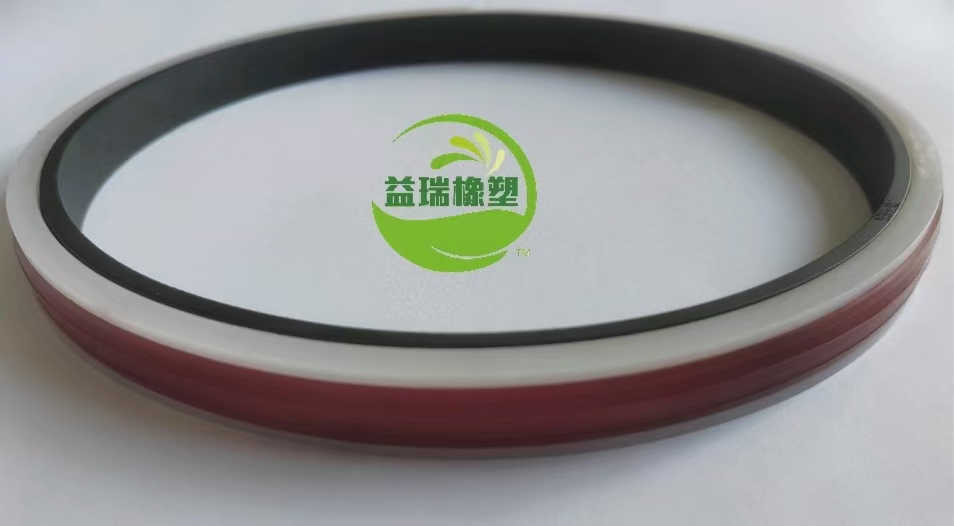

鼓形密封圈的端面形状似鼓，因此称鼓形圈。它唇边相对，与缸壁产生接触压力而得到密封。由于它可双向密封，简化了活塞的结构，缩短了活塞的长度，取代了Y型圈背靠背的设计方案，同时提高了耐压强度，不会出现翻唇的现象。我国曾把它作为液压支架中缸、柱活塞密封的定型结构，广泛地使用在液压支架上。以往的夹布橡胶鼓形圈正逐步被聚氨酯鼓形型圈所取代。在原有鼓形圈的基础上增加导向环，提高了鼓形圈的耐压能力，同时也减轻了根部的磨损程度。广泛应用于液压支架的立柱和千斤顶的活塞密封。
二、材质
密封环：聚氨酯（PU)导向环：聚甲醛(POM)
三、工况条件
压力：0~70MPa
往复速度：<0.3m/s
使用温度：-20℃-100℃
工作介质：5%乳化液，液压油等
